Que sont la pression absolue et la pression relative ?

Qu’est-ce que la pression absolue et comment se compare-t-elle à la pression relative ? La différence majeure entre ces deux notions réside dans la référence zéro et la variation du point de référence. Le zéro des instruments utilisés pour mesurer la pression relative correspond à l’air ambiant avec les fluctuations d’altitude et les conditions atmosphériques. Le zéro des instruments mesurant la pression absolue constitue, quant à lui, l’absence de pression : le vide. Il est donc invariable.

Pression relative et absolue : de quoi parle-t-on ?

1. La pression relative (prel) :

C’est la différence de pression par rapport à la pression atmosphérique.

1. La pression absolue (pabs) :

Elle se mesure à partir du vide, de la pression zéro. C’est le vide parfait, sans pression atmosphérique. En d’autres termes, la pression absolue prend comme point de départ (zéro) la pression nulle du vide.

Pression absolue = pression relative + pression atmosphérique

Le saviez-vous ?

• L’unité légale utilisée dans le Système international est le pascal. Il est noté Pa et provient du physicien et mathématicien français Blaise Pascal.
• L’unité la plus courante est le bar, avec 1 bar = 100 000 Pa.
• Dans le système anglo-saxon, on trouve la livre par pouce carré (psi) avec 1 psi = 0.0687 bar.

Quelle est la différence entre pression absolue et pression relative ?

Selon le milieu de la mesure, on utilise soit la pression relative, soit la pression absolue.

Sachant d’une part que la pression atmosphérique varie continuellement selon l’altitude et l’état atmosphérique, et que, d’autre part, la pression relative concorde à la pression mesurée par rapport à la pression atmosphérique, alors la principale distinction entre pression absolue et relative est la référence zéro et son déplacement ou non.

Comment calculer la pression relative et la pression absolue ?

• Pour calculer la pression relative :

La pression relative représente une grandeur physique définie par le rapport entre une force (F) et la surface (S) d’un corps sur lequel elle s’exerce. Cela correspond à la formule suivante : P = F/S.

• Pour calculer la pression absolue :

La pression absolue est mesurée par rapport au vide absolu. La pression absolue représente la pression relative et la pression atmosphérique réunies. On la calcule de cette façon : Pabs = Prel + hPa.

Quels appareils mesurent la pression relative et la pression absolue ?

Quels sont les appareils de mesure et pour quel type de pression ?

1. Pour la pression relative :

• Le manomètre : on retient les valeurs supérieures à la pression atmosphérique ;
• Un vacuomètre ou un déprimomètre : on retient ici les valeurs inférieures à la pression atmosphérique.

1. Pour la pression absolue :

On applique la formule énoncée précédemment : Pression absolue = Pression relative + Pression atmosphérique. Et l’on se sert alors des instruments de mesure suivants :

• Le manomètre : pour connaître la pression relative ;
• Le baromètre : pour définir la pression atmosphérique.

Ils existent également différents types de capteurs :

• Des capteurs de pression pour mesurer la pression absolue : ils se présentent sous la forme de petits instruments mesurant la pression par rapport à la référence zéro.
• Des capteurs de pression relative et des capteurs manométriques qui sont utilisés quant à eux pour relever la pression relative par rapport à la pression atmosphérique.

Ces capteurs sont intéressants pour la surveillance des équipements sous pression dans les installations industrielles, notamment dans les domaines de l’énergie.

Quelles sont les applications des pressions absolue et relative ?

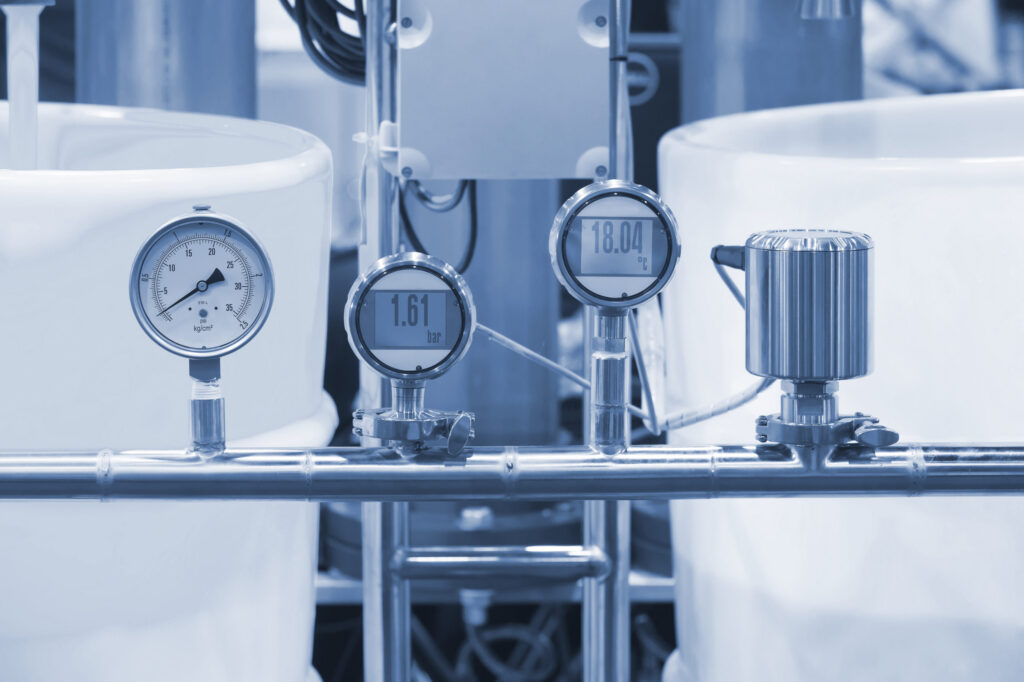

Pourquoi mesure-t-on la pression ? Dans les processus industriels modernes, la mesure et la surveillance de la pression des équipements sous pression sont primordiales. Aujourd’hui, dans le monde entier, de nombreux appareils, tels que des capteurs de pression, des manomètre et autres transmetteurs, permettent de connaître la pression des éléments à tout moment.

Quels sont les domaines d’application de la pression relative et absolue ? La pression est relevée et surveillée dans les milieux hydrauliques tels que les puits, les lacs, les eaux fluviales, les piscines, les systèmes de chauffage ou encore les réservoirs comme les cuves de stockage par exemple. En aviation, dans les altimètres notamment, on retrouve des transmetteurs nécessaires à la lecture de la pression absolue. Ces appareils permettent la surveillance scrupuleuse de la pression de vapeur des liquides. Par ailleurs, la pression d’un ballon d’eau est, elle aussi, gérée par l’installation d’un capteur en continu.

Enfin, la surveillance de la pression est essentielle dans les processus de distillation, le secteur du chauffage, ventilation et climatisation (CVC), et la fabrication de semi-conducteurs. La fluctuation de la pression atmosphérique nécessite une vigilance accrue de la pression des gaz dangereux à l’aide d’équipements de mesure.

Quels sont les avantages industriels à connaître les pressions absolue et relative ?

Quels sont les avantages de la mesure de la pression absolue par rapport à la pression manométrique ? Dans de nombreuses installations industrielles, comme une raffinerie ou une usine de production, l’altitude et la pression atmosphérique étant stables, la mesure de la pression manométrique est suffisante. Mais lorsque la pression atmosphérique varie, il est important d’utiliser un point de référence fixe. On mesure alors la pression absolue.

Dans certaines situations spécifiques, comme le contrôle des gaz dangereux notamment dans l’élaboration des semi-conducteurs, le calcul de la pression des installations ne peut être effectué qu’avec un appareil de mesure de pression absolue, avec un point de référence qui ne change pas.
